Задание

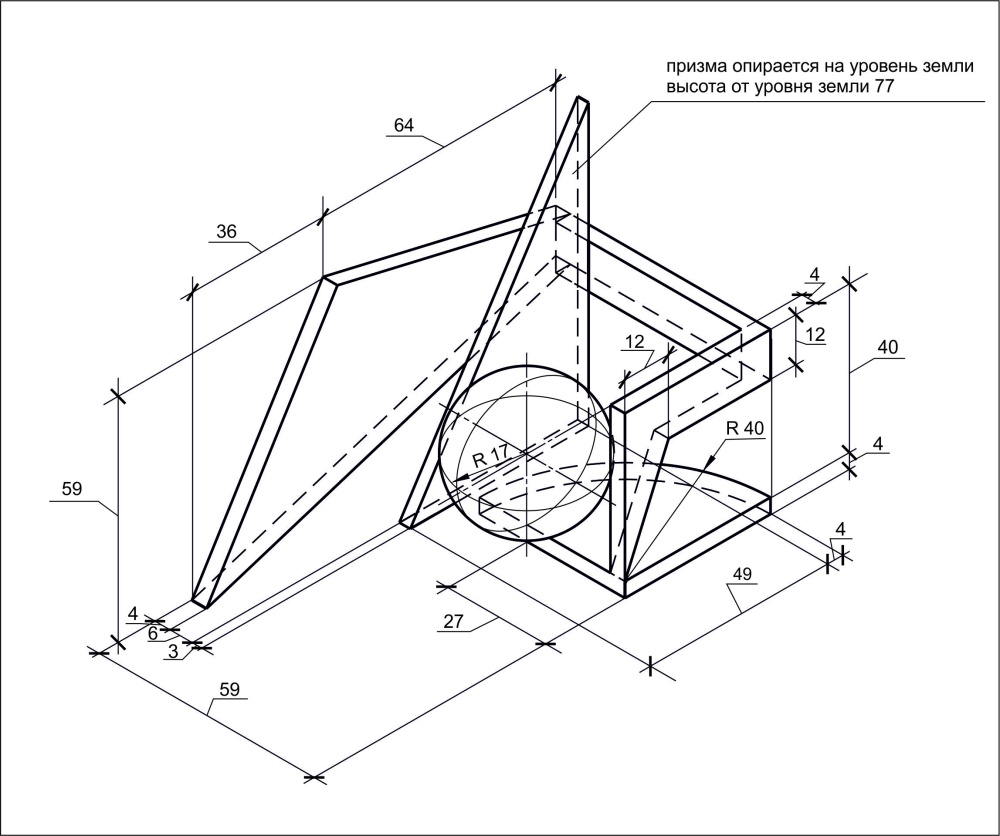

По изображенной на рисунке 1 аксонометрии модели построить 3 ортогональные проекции (виды спереди, сверху и слева). Нанести размеры.
Методические указания
Работа выполняется карандашом на листе чертежной бумаги формата А3 (297х420 мм) в масштабе 1:1
Последовательность выполнения работы:
1. Анализ геометрической формы модели
Представить её общую форму, разложить на составляющие элементарные тела´, представить форму вырезов или срезов
2. Выбрать в качестве главного вида
(Вид спереди, фронтальная проекция) то изображение, которое наиболее полно представляет формы и размеры модели
3. Выделить рабочее поле чертежа стандартной рамкой и выполнить разметку рабочего поля:
· определение для каждого вида его основных габаритных размеров – для вида сверху – наибольшей длины и ширины предмета, для вида спереди – наибольшей длины и высоты и т. д.;
· используя габаритные размеры, схематично закомпоновать на рабочем поле чертежа три вида модели в проекционной связи, с учетом требований равновесия, резервируя пространства, необходимые для выносных и размерных линий;
· детальное вычерчивание трех видов модели с учетом проекционных связей;
· определение видимого и невидимого контуров модели (невидимый контур показать штриховой линией);
· нанесение размеров на чертёж и обводка графического листа.
Фамилия, имя, отчество и другая информация об авторе работы на лист не наносится. В противном случае работа будет дисквалифицирована!
Требования к выполнению работы:
1. Количественные требования.
Полнота выполнения общего объема задания. Наличие всех требуемых изображений – трех видов модели, линий видимого и невидимого контура, вспомогательных линий, рамки, нанесение всех необходимых размеров.
2. Качество, правильность построений.
Соответствие видов аксонометрическому изображению, правильность обозначения видимых и невидимых линий, верное прочтение размеров.
Оформление чертежа
1. Компоновка изображений.
Соразмерность элементов чертежа, равновесие на листе, равномерная плотность расположения изображений.
2. Графика.
Точность построений, равномерность линий по толщине, качество стыков и сопряжений, аккуратность;
3. Знание нормативов (выполнение требований ГОСТа).
Правильность расположения трех видов объекта, соответствие начертания стрелок, засечек, простановки размеров требованиям стандартов, правильность толщин и конфигурации линий разных типов, иерархия типов линий по толщине, правильность выполнения стыков и пересечений линий.
Рекомендации по оформлению чертежа
1. Типы линий
· сплошная толстая основная (линия видимого контура) 0,5 – 0,6 мм; сплошная линия толщиной 0,6 – 0,8 мм используется для нанесения линий рамки чертежа
· штриховая (линия невидимого контура) 0,20 – 0,30 мм (примерно в два раза тоньше основной линии), расстояние между штрихами 1–2 мм, а величина штрихов – от 3 до 5 мм
· штрихпунктирная (осевые, центровые линии) 0,15 – 0,25 мм (примерно в три раза тоньше основной), длина длинных штрихов составляет от 10 до 30 мм и коротких штрихов около 1 мм. Расстояние между длинными штрихами около 3 мм.
· сплошная тонкая (выносные, размерные линии и линии построения) 0,15 – 0,25 мм (примерно в три раза тоньше основной линии)
Важно, чтобы толщина линий одного и того же типа была одинаковой для всех изображений данного чертежа.
2. Нанесение размеров
При нанесении линейных размеров размерную линию с обоих концов рекомендуется ограничивать засечками – короткими линиями длиной 2-4 мм, проводимыми с наклоном вправо под углом 45° к размерной линии. При этом размерные линии должны выступать за крайние выносные линии на 1-3 мм. Рекомендуемая толщина засечек – 0,5-0,6 мм.
Рекомендуемая длина стрелок, ограничивающих размерную линию при нанесении размера диаметра или радиуса окружности – 5 мм. Параметры стрелок и засечек должны быть приблизительно одинаковыми на всем поле чертежа.
3. Все надписи выполняются узким архитектурным шрифтом.
Задание:

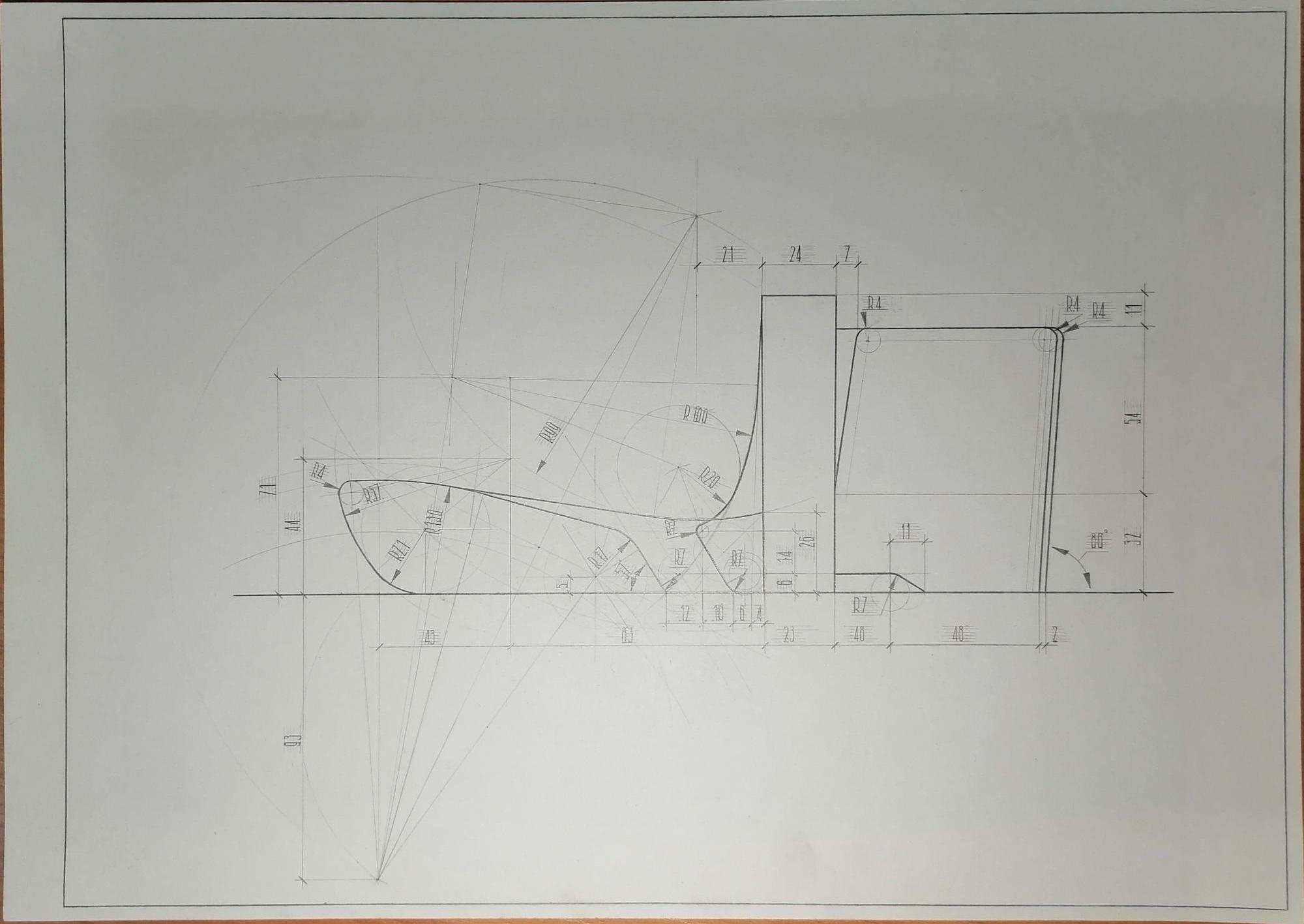

Вычертить упрощенный контур фрагмента верхней части деревянного наличника (рис. 1), применяя правила построения сопряжений и деления окружности на равные части. Сохранить все геометрические построения. Нанести размеры.
Методические указания
Работа выполняется карандашом на листе чертежной бумаги формата А3 (297х420 мм) в масштабе 1:1.
Последовательность выполнения работы
1. Анализ параметров фрагмента наличника по типам использованных сопряжений.
2. Выделение рабочего поля чертежа стандартной рамкой и выполнение разметки рабочего поля: используя габаритные размеры, выполнить компоновку изображения на листе с учетом требований равновесия, резервируя пространства, необходимые для построений сопряжений, выносных и размерных линий.
3. Выполнить по указанным размерам изображение фрагмента наличника, применяя правила построения сопряжений и деления окружности на равные части. Все геометрические построения центров и точек сопряжения необходимо сохранить.
В процессе выполнения отдельных узлов контура необходимо сначала вычертить элементы, которые будут сопрягаться, а затем строить сопряжения. Для вычерчивания дуги сопряжения необходимо знать величину радиуса сопряжения, точное расположение центра сопряжения, точек сопряжения. Определите, какие из этих параметров в конкретном фрагменте контура известны, а какие необходимо будет найти геометрическим путем.
4. Обвести чертеж, нанести размеры.
Примечание:
При вычерчивании сопряжений необходима точность построений. Сопряжения должны быть выполнены без видимых утолщений и уступов, а также без заметных переломов. Точки сопряжения не должны выделяться, переход должен быть плавным.
Фамилия, имя, отчество и другая информация об авторе работы на лист не наносится. В противном случае работа будет дисквалифицирована!
Требования к выполнению работы:
1. Количественные требования
Полнота выполнения общего объема задания. Наличие всех требуемых изображений – контура объекта, геометрических построений сопряжений (центров и точек сопряжений) и деления окружности на равные части, рамки, а также всех необходимых размеров.
2. Качество, правильность построений
Правильность построения сопряжений и деления окружности на равные части, правильное прочтение заданных размеров
3. Оформление чертежа
· Компоновка изображений
Соразмерность элементов чертежа, равновесие на листе.
· Графика
Точность построений, равномерность линий по толщине, качество стыков и сопряжений, аккуратность.
· Знание нормативов (выполнение требований ГОСТа)
Соответствие начертания стрелок, засечек, простановки размеров требованиям стандартов, правильность толщин и конфигурации линий разных типов, иерархия типов линий по толщине, правильность выполнения стыков и пересечений линий.
Рекомендации по оформлению чертежа
1. Типы линий
· сплошная толстая основная (линия видимого контура) 0,5 – 0,6 мм; сплошная линия толщиной 0,6 – 0,8 мм используется для нанесения линий рамки чертежа
· штриховая (линия невидимого контура) 0,20 – 0,30 мм (примерно в два раза тоньше основной линии), расстояние между штрихами 1–2 мм, а величина штрихов – от 3 до 5 мм
· штрихпунктирная (осевые, центровые линии) 0,15 – 0,25 мм (примерно в три раза тоньше основной), длина длинных штрихов составляет от 10 до 30 мм и коротких штрихов около 1 мм. Расстояние между длинными штрихами около 3 мм.
· сплошная тонкая (выносные, размерные линии и линии построения) 0,15 – 0,25 мм (примерно в три раза тоньше основной линии).
Важно, чтобы толщина линий одного и того же типа была одинаковой для всех изображений данного чертежа.
2. Нанесение размеров
При нанесении линейных размеров размерную линию с обоих концов рекомендуется ограничивать засечками – короткими линиями длиной 2-4 мм, проводимыми с наклоном вправо под углом 45° к размерной линии. При этом размерные линии должны выступать за крайние выносные линии на 1-3 мм. Рекомендуемая толщина засечек – 0,5-0,6 мм. Параметры засечек должны быть приблизительно одинаковыми на всем поле чертежа.
3. Все надписи выполняются узким архитектурным шрифтом.
Задание

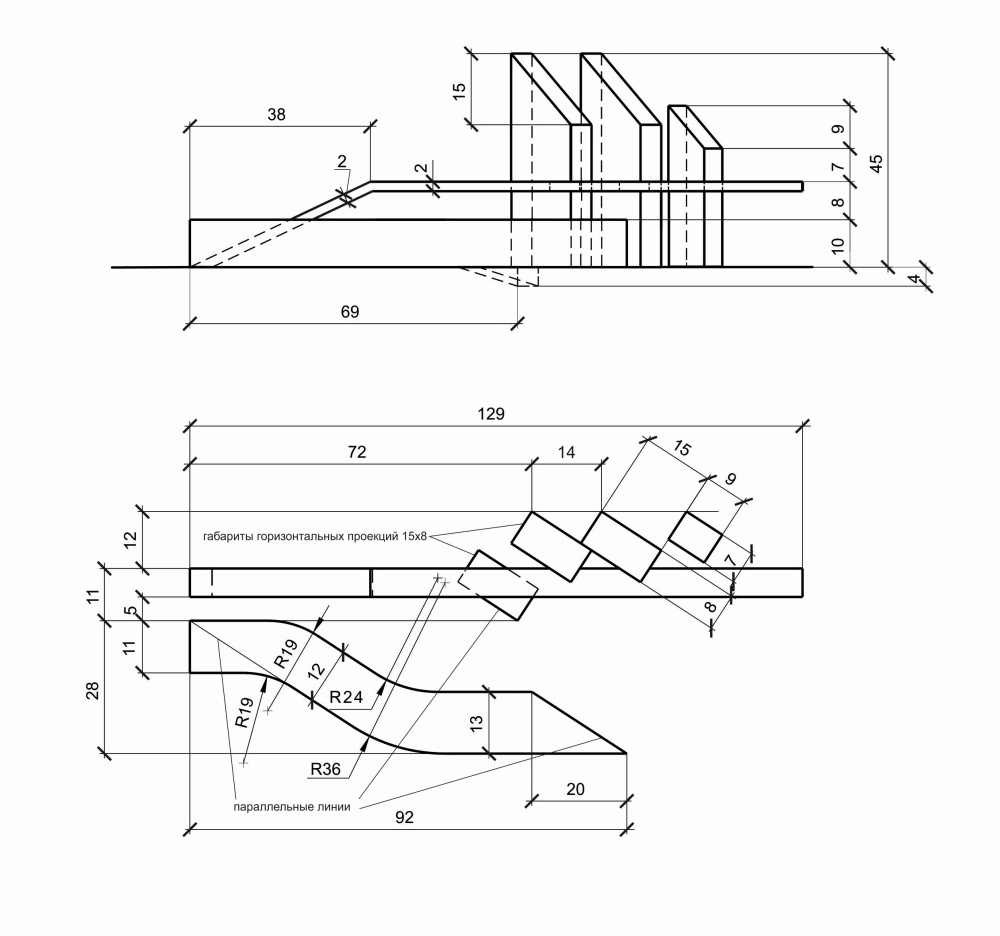

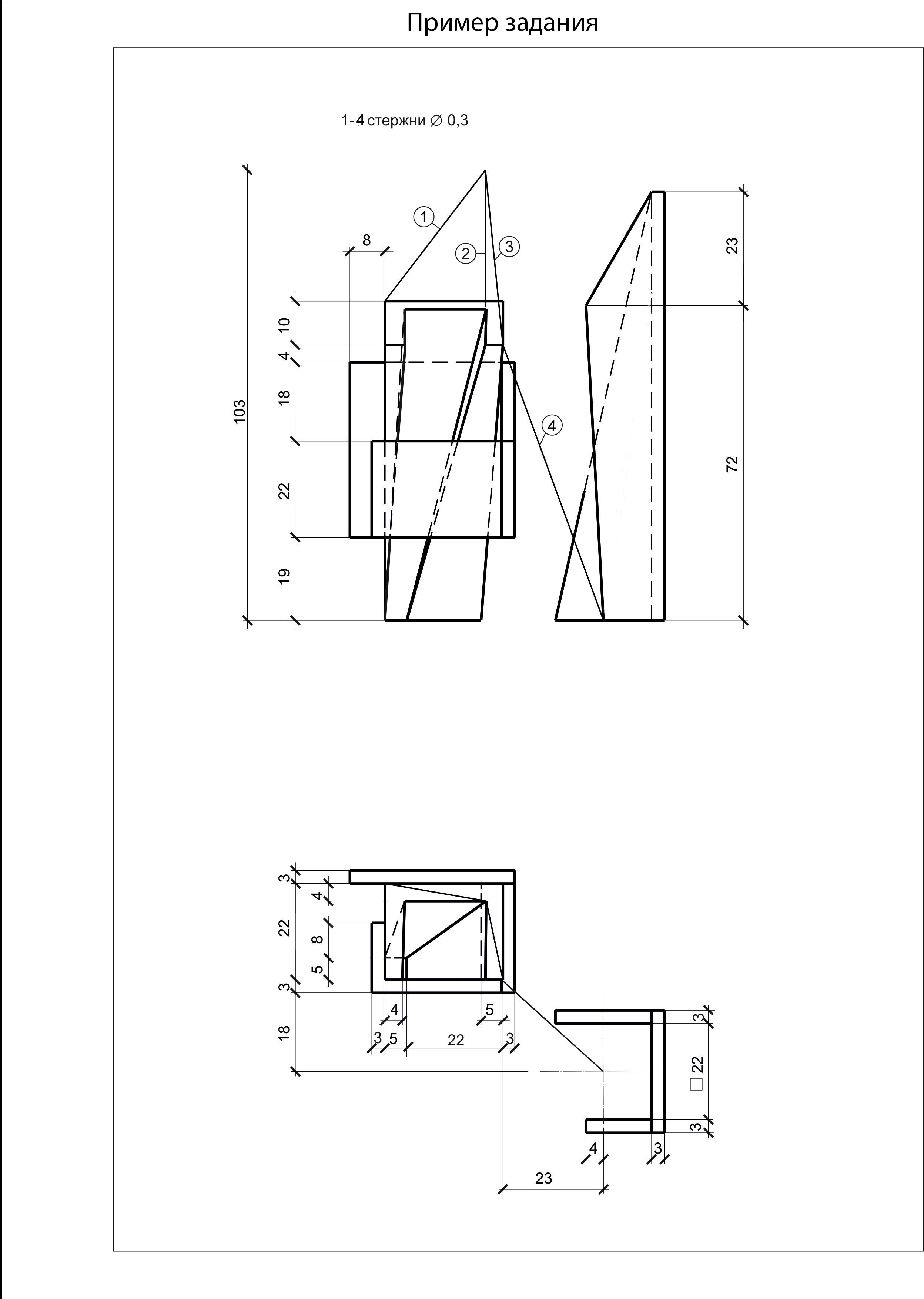

По двум известным видам фрагмента модели с заданными размерами построить третий недостающий вид и аксонометрическую проекцию фрагмента в прямоугольной изометрии (рис. 1). Завершить композицию модели, добавив по своему усмотрению к фрагменту 1-2 детали несложной формы на комплексном чертеже и в изометрии. Нанести размеры.
Методические указания
Работа выполняется карандашом на листе чертежной бумаги формата А3 (297х420 мм) в масштабе 1:1 (цветные карандаши не используются).
Последовательность выполнения работы:
1. Анализ геометрической формы фрагмента модели
Представить его общую форму, разложить на составляющие элементарные тела, представить форму вырезов или срезов;
2. Анализ композиции фрагмента модели и вариантное поисковое эскизирование
На черновиках в аксонометрическом рисунке изобразить исходный фрагмент и дополнить объемными вариантами одного-двух элементов на контрасте или нюансе по отношению к фрагменту (добавленная деталь или детали могут пересекаться с исходным фрагментом, касаться его, а могут располагаться на расстоянии). Выбор наиболее уместного по форме, расположению и размерам варианта, обеспечивающего общую визуальную целостность итоговой композиции.
3. Выделить рабочее поле чертежа стандартной рамкой и выполнить разметку рабочего поля:
· определение для каждого вида его основных габаритных размеров – для вида спереди – наибольшей длины и высоты, для вида сверху – наибольшей длины и ширины предмета и т. д.;
· используя габаритные размеры, схематично закомпоновать на рабочем поле чертежа три вида фрагмента модели в проекционной связи, с учетом требований равновесия, резервируя пространства, необходимые для добавления недостающих элементов, завершающих общую композицию модели, а также выносных и размерных линий и построения аксонометрии;
· детальное вычерчивание двух известных видов фрагмента модели и построение с помощью проекционной связи третьего вида; определение видимого и невидимого контуров;
· выбор начала координат и построение прямоугольной изометрии фрагмента модели без показа линий невидимого контура; определение видимости; линии построения необходимо сохранить;
· добавление выбранной детали (деталей) из наиболее удачного по итогам эскизирования варианта на комплексный чертеж с показом видимых и невидимых линий, а также в изометрию с показом видимых линий и сохранением линий построения;
· нанесение размеров на чертёж трех видов итоговой модели (на добавленной детали или деталях необходимо также указать размеры); обводка графического листа.
Фамилия, имя, отчество и другая информация об авторе работы на лист не наносится. В противном случае работа будет дисквалифицирована!
Требования к выполнению работы:
1. Количественные требования.
Полнота выполнения общего объема задания. Наличие всех требуемых изображений – трех видов итоговой модели с добавленным элементом (элементами), линий видимого и невидимого контура, вспомогательных линий, аксонометрической проекции итоговой модели с добавленным элементом (элементами) с построениями, рамки, нанесение всех необходимых размеров.
2. Качество, правильность построений.
Правильное построение третьего вида и аксонометрии итоговой модели, соответствие видов и аксонометрического изображения, правильность обозначения видимых и невидимых линий, верное прочтение размеров.
3. Творческие, композиционные требования.
Оригинальность решения задачи поиска недостающих элементов для создания общей композиции. Гармоничность и целостность общего решения итоговой модели, равновесие, соразмерность, наличие главного и второстепенного.
Оформление чертежа
1. Компоновка изображений.
Соразмерность элементов чертежа, равновесие на листе, равномерная плотность расположения изображений.
2. Графика.
Точность построений, равномерность линий по толщине, качество стыков и сопряжений, аккуратность;
3. Знание нормативов (выполнение требований ГОСТа).
Правильность расположения трех видов объекта, соответствие начертания стрелок, засечек, простановки размеров требованиям стандартов, правильность толщин и конфигурации линий разных типов, иерархия типов линий по толщине, правильность выполнения стыков и пересечений линий.
Рекомендации по оформлению чертежа
1. Типы линий
· сплошная толстая основная (линия видимого контура) 0,5 – 0,6 мм; сплошная линия толщиной 0,6 – 0,8 мм используется для нанесения линий рамки чертежа
· штриховая (линия невидимого контура) 0,20 – 0,30 мм (примерно в два раза тоньше основной линии), расстояние между штрихами 1–2 мм, а величина штрихов – от 3 до 5 мм
· штрихпунктирная (осевые, центровые линии) 0,15 – 0,25 мм (примерно в три раза тоньше основной), длина длинных штрихов составляет от 10 до 30 мм и коротких штрихов около 1 мм. Расстояние между длинными штрихами около 3 мм.
· сплошная тонкая (выносные, размерные линии и линии построения) 0,15 – 0,25 мм (примерно в три раза тоньше основной линии)
Важно, чтобы толщина линий одного и того же типа была одинаковой для всех изображений данного чертежа.
2. Нанесение размеров
При нанесении линейных размеров размерную линию с обоих концов рекомендуется ограничивать засечками – короткими линиями длиной 2-4 мм, проводимыми с наклоном вправо под углом 45° к размерной линии. При этом размерные линии должны выступать за крайние выносные линии на 1-3 мм. Рекомендуемая толщина засечек – 0,5-0,6 мм. Параметры засечек должны быть приблизительно одинаковыми на всем поле чертежа.
3. Все надписи выполняются узким архитектурным шрифтом

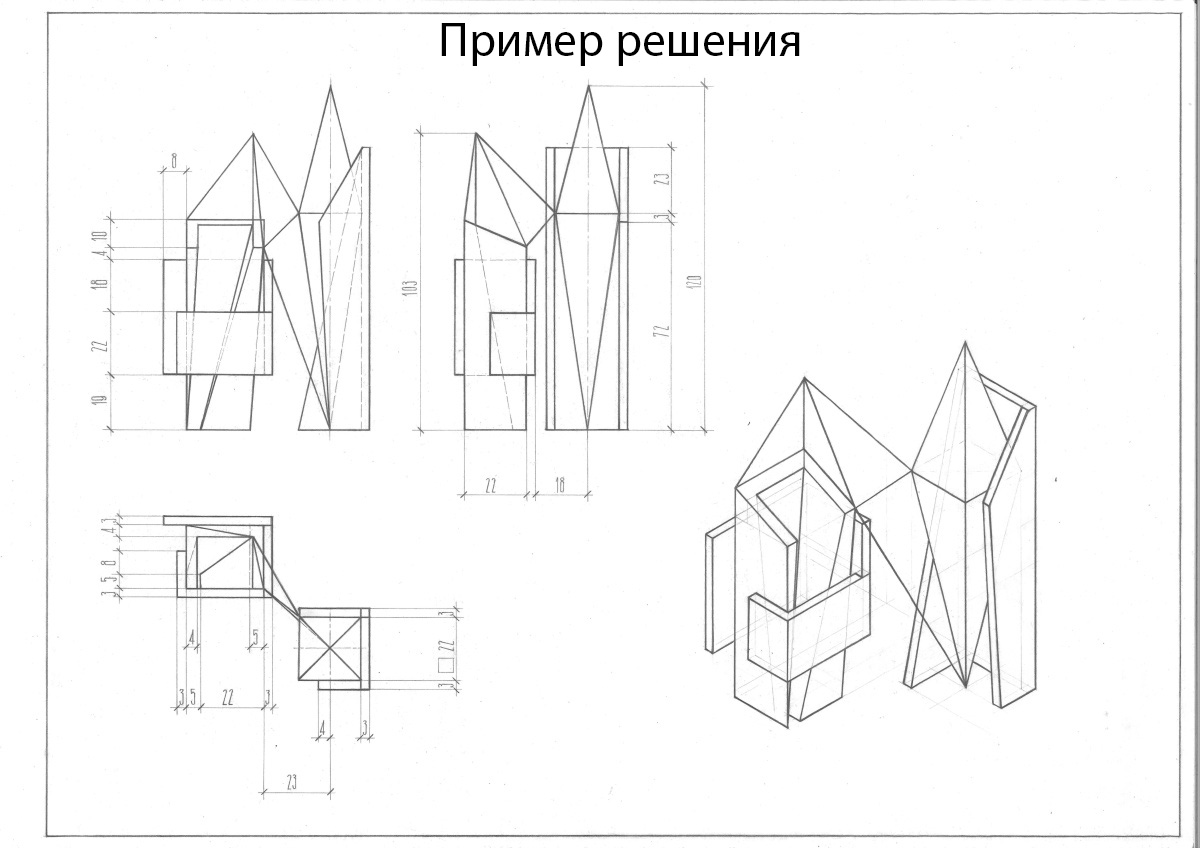

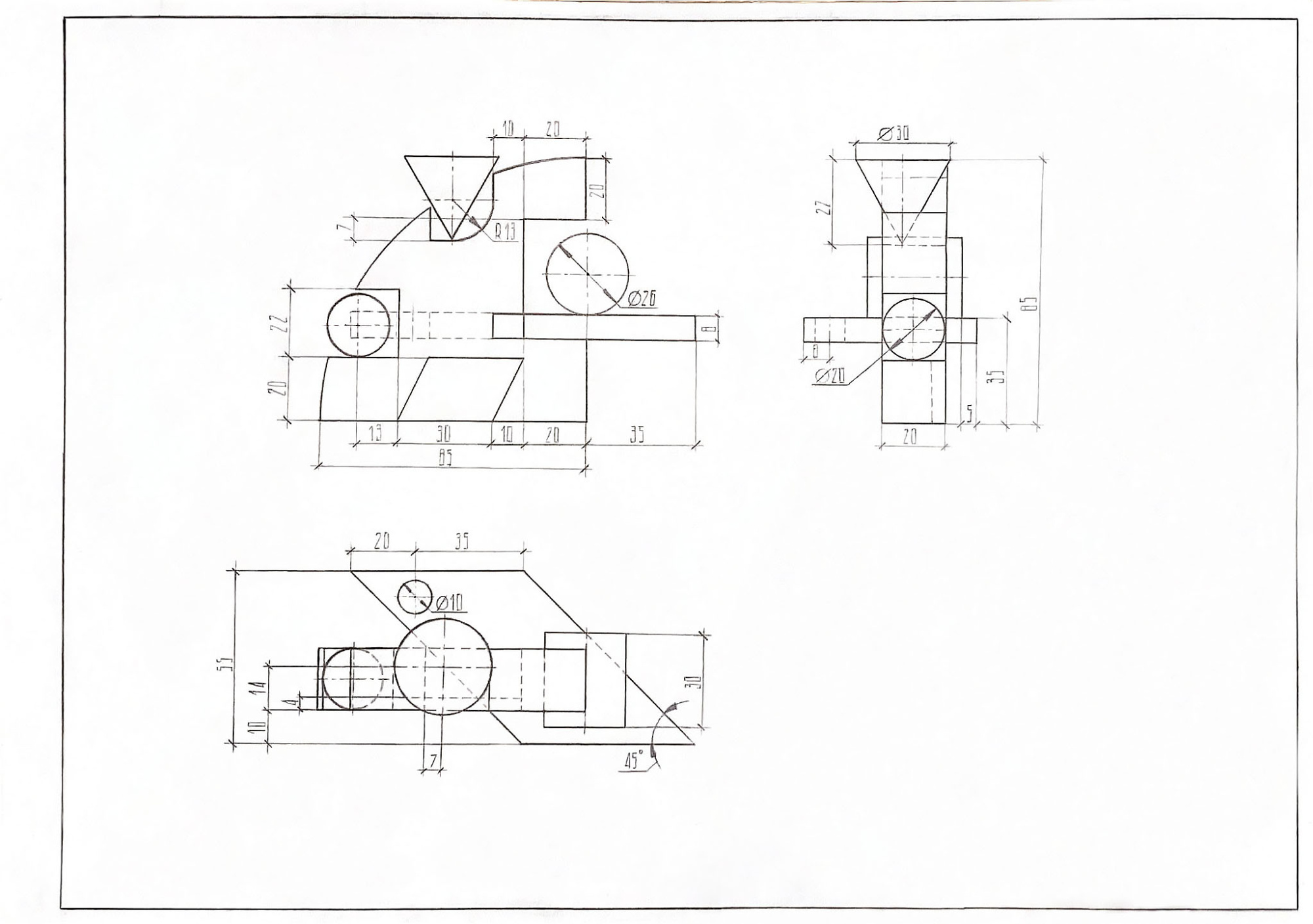

Пример выполнения и оформления итоговой работы:
